全自動光伏角碼鋸SDY-QFW450
全自動光伏角碼鋸SDY-QFB450設備主要用于太陽能光伏角碼切割；整機外觀采用全封閉式設計，安全防護罩一體式設計，可有效降低噪音，安全性高，前后均為可掀開式，方便更換物料，設備維護等。安全門材用進口光電感應器，感應器靈敏度高，安全可靠
全國服務熱線：181-1267-8018

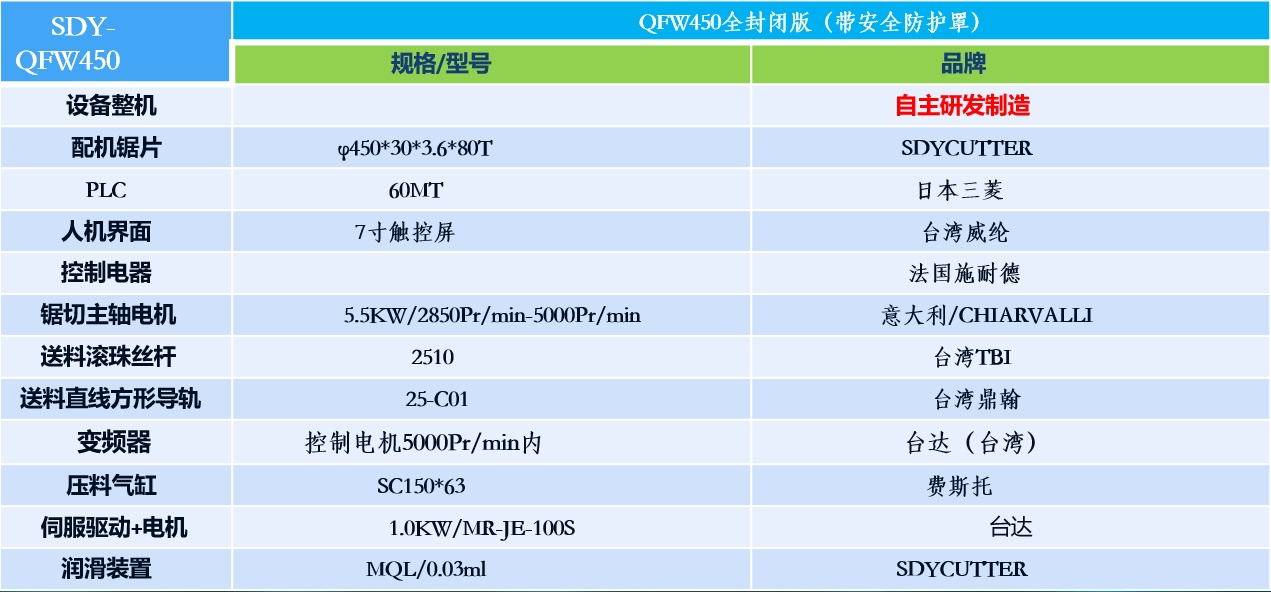

一、設備配置
二、設備基本參數
|
電源 |
380V/50Hz |
機器型號 |
SDY-QFW450 |
|
電機轉速 |
2850Pr/min-5000Pr/min |
送料精度 |
±0.1mm |
|
電機功率 |
5.5KW |
切割平面度 |
0.05mm |
|
工作氣壓 |
0.6-0.8MPa |
切割垂直度 |
0.05mm |
|
主軸軸徑 |
30mm |
鋸片直徑 |
450mm |
|
冷卻裝置 |
微量潤滑 |
進刀方式 |
橫向進刀 |
|
進給動力 |
伺服驅動 |
自動送料長度 |
10-1200mm |
|
主軸精度 |
0.005mm |
外形尺寸 |
2000*1600*1800 |
|
進給速度 |
0-6m/min |
切割寬度 |
330mm |
|
送料有效單次行程 |
1200mm |
切割高度 |
150mm |
|
尾料剩余長度 |
理論30mm |
重量 |
約2100KG |
三、設備保修清單
|
名稱 |
品牌 |
用途 |
數量 |
|
主軸電機 |
意大利電機 |
鋸片運行 |
1 |
|
伺服電機 |
日本三菱 |
送料 |
1 |
|
PLC |
日本三菱 |
控制總成 |
1 |
|
驅動器 |
日本三菱 |
馬達運行 |
1 |
|
送料絲桿 |
臺灣TBI |
送料部件 |
1 |
|
送料導軌 |
臺灣上銀 |
設備運行部件 |
2 |
|
鋸切推進絲桿 |
臺灣上銀 |
鋸切推進部件 |
1 |
|
鋸切推進導軌 |
臺灣鼎翰 |
鋸切推進部件 |
2 |
|
尾料推進絲桿 |
臺灣TBI |
鋸切推進部件 |
1 |
|
尾料推進導軌 |
臺灣上銀 |
鋸切推進部件 |
2 |
四、設備特點及優勢
1、特殊工藝不傷材料：設備擁有自主發明刮傷專利結構，工作臺面無需加裝任何刮傷材料(如電木板，橡膠板等)任何鋁型材在設備運動過程中不會因摩擦而拉傷材料表面：
2、剩余尾料短：自主研發普通機型尾料可短至100m,比同行業標準機型尾料縮短3倍以上，無尾料科機型尾料可短至30mm,為廣大用戶大大節約材料成本;
3、切割穩定精度高：全系列設備采用橫向進刀方式，保證其切割穩定性;
4、不同長度切割：全自動設備可實現同一根材料多段不同長度的切割，節約人工換料科時間，伺服系統送料，送料精度穩定，效率更高
5、環保微量潤滑系統：全系設備配備微量冷卻潤滑系統，可延長鋸片使用壽命30%以上，切割材料表面光滑無毛刺，配備專業吸塵裝置，讓鋁屑不在滿天飛;
6、 專利升降式送料機構：設備具有自動升降功能，減小阻力，確保二次送料或送料機構回退時不帶料
7、設備整機接地，可有效避免漏電造成觸電的安全隱患;
8、設備采用多吸塵口，配備大功率吸塵器，有效提高鋁屑回收效率。

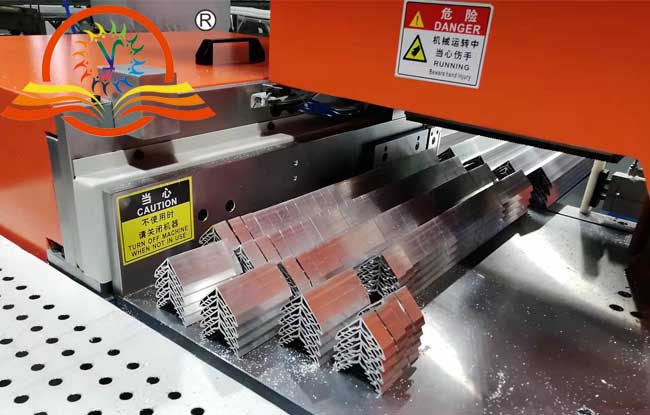

五、設備展示
六、設備在客戶車間切割視頻
-
-
