汽車玻璃纖維水切機SDY-Q260-HV（汽車保險絲）
用于汽車新能源保險絲鋸切設備SDY-Q260-HV，定制版伺服鋸切，具備自動上料系統；
全國服務熱線：181-1267-8018
一、設備配置參數
|
序號 |
項目 |
規格型號 |
品牌 |
|
1 |
設備型號 |
SDY-Q260-HV |
雙德譽自主研發制造 |
|
2 |
配機鋸片 |
250*1.3*32*72T |
金剛石鋸片 |
|
3 |
PLC |
16MT |
國產 |
|
4 |
人機觸控界面 |
7寸 |
國產 |
|
5 |
24V控制電源 |
LRS-200-24V |
臺灣明偉 |
|
6 |
低壓控制電器 |
|
法國施耐德 |
|
7 |
鋸切電機 |
4KW2850Pr/min |
福安河馬 |
|
8 |
鋸切主軸 |
|
定制 |
|
9 |
滾珠絲桿 |
2510 |
臺灣TBI |
|
10 |
方形導軌 |
25-C01 |
臺灣鼎翰 |
|
11 |
送料伺服系統 |
0.75KW |
WSK |
|
12 |
鋸切伺服系統 |
0.75KW |
WSK |
|
13 |
氣缸 |
SC63-400 |
臺灣亞德客 |
|
14 |
刀具潤滑系統 |
循環水 |
SDYCUTTER |
|
15 |
安全操作系統 |
|
雙德譽自主研發 |
二、技術參數說明
1、設備基本參數
|
序號 |
名稱 |
說明 |
名稱 |
說明 |
|
1 |
輸入電源 |
380V/50Hz |
設備型號 |
SDY-Q260-HV |
|
2 |
電機轉速 |
2850Pr/min |
送料精度 |
±0.1mm |
|
3 |
電機功率 |
4KW |
斷面垂直度 |
≤0.2/100mm |
|
4 |
工作氣壓 |
0.6-0.8MPa |
夾緊方式 |
氣動夾緊 |
|
5 |
主軸軸徑 |
32mm |
鋸片直徑 |
260mm |
|
6 |
冷卻裝置 |
循環水 |
進刀方式 |
橫向進刀 |
|
7 |
進給動力 |
伺服 |
主軸精度 |
0.005mm |
|
8 |
進給速度 |
0-6m/min |
循環模式 |
往復循環 |
|
11 |
重量 |
約1500KG |
外形尺寸 |
以實際設計為準 |
2、保修件清單
|
序號 |
名稱 |
品牌 |
用途 |
數量 |
|
1 |
鋸切電機 |
國產 |
鋸片運行 |
1 |
|
2 |
伺服電機 |
WSK |
送料 |
1 |
|
3 |
PLC |
國產 |
控制總成 |
1 |
|
4 |
驅動器 |
WSK |
馬達運行 |
1 |
|
5 |
絲桿 |
臺灣TBI |
送料部件 |
1 |
|
6 |
導軌 |
臺灣鼎翰 |
設備運行部件 |
2 |
|
8 |
人機觸控界面 |
威倫 |
操作屏幕 |
1 |
3、易損件清單
|
序號 |
名稱 |
品牌 |
用途 |
|
1 |
切割鋸片 |
國產 |
鋸片運行 |
|
2 |
氣管接頭 |
國產 |
氣路接通 |
三、設備組成及特點優勢
鋸切主機，主要部件由機床床身、高速鋸切電機組、伺服進刀系統、電氣系統、冷卻系統等部分組成。
1、機床床身：床身主體由優質高強度特殊材料整體焊接而成，焊接后徑整體去應力回火處理。具有整體剛性好、強度高、耐沖擊、變形小的特點，能大大提高機床的整體剛性和機床鋸切穩定性
2、電機組：鋸切電機組采用高精度鋸切主軸+同步帶電機，具有傳動效率高、動力強、快速響應等優點，鋸切平穩噪聲低
3、伺服進刀系統：由伺服電機驅動精密絲杠帶動鋸切電機組到設定的位置，進刀伺服電機驅動精密絲杠帶動鋸切電機組進行橫向進給，將被夾壓的工件高精度快速切斷
5、帶有自動上料系統，只需要把材料放置在上料機構即可。節約人工，方便快捷。

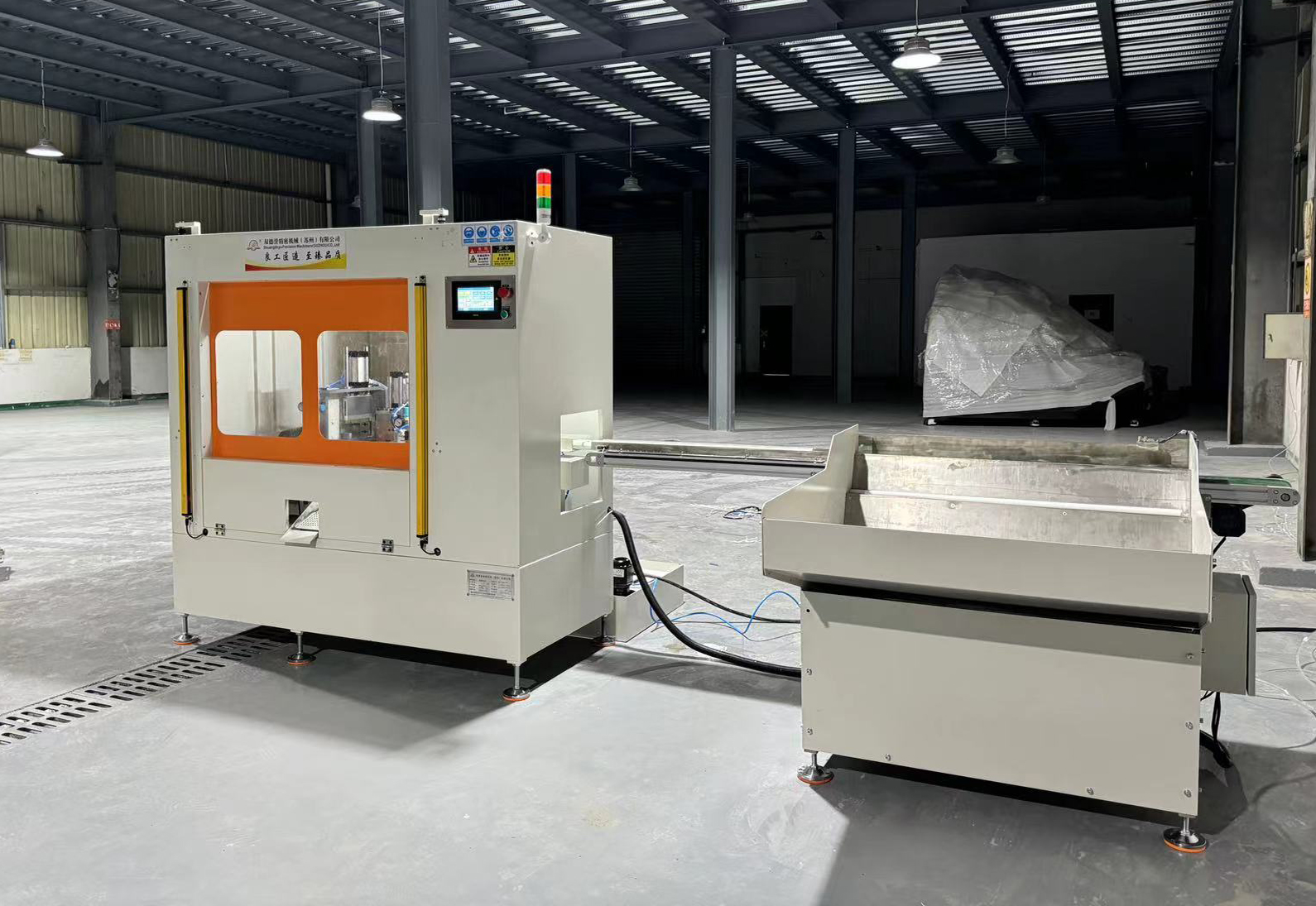

四、設備實物圖

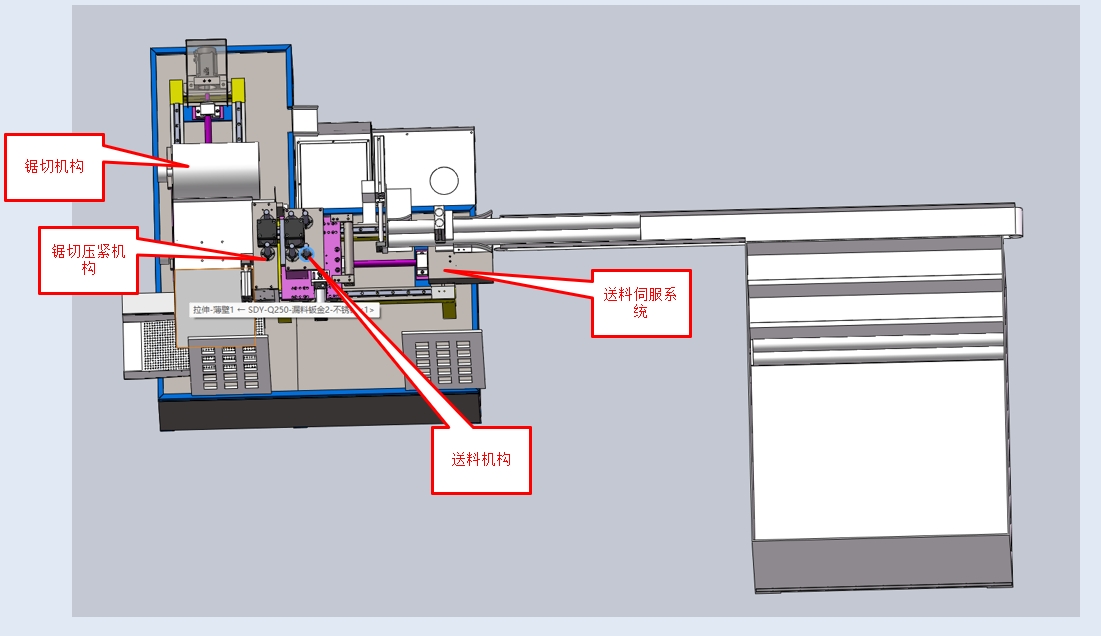

五、機械設計圖
六、鋸切工藝流程
•放置材料------•自動提升材料到輸送機------•輸送機將材料輸送到材料定位處------•送料機構確認材料將材料送到鋸切口------
•開始鋸切------•連續鋸切------•第一組材料鋸切快完時，第二組材料等待------•連續循環工作連續鋸切------•當沒有材料或者需
要停機時停機即可
七、設備切割視頻
-
-
